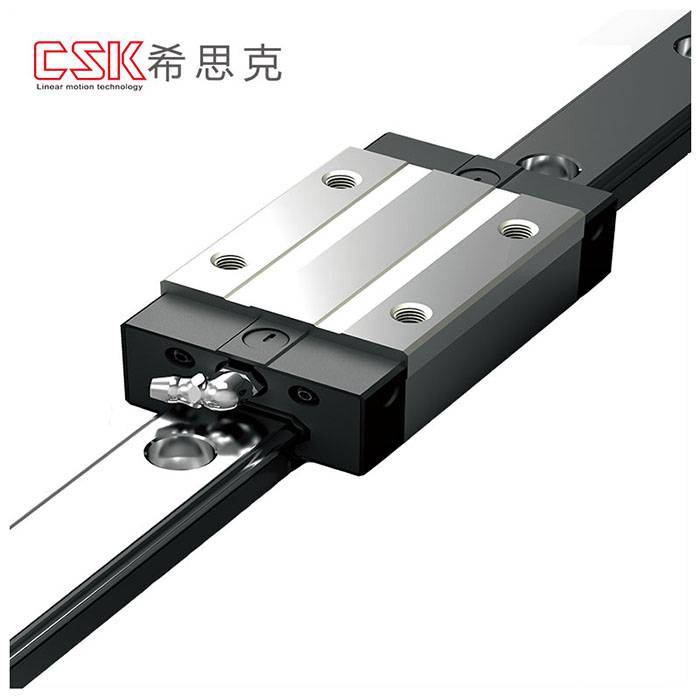

LMG系列线性滑轨,为四列式单圆弧牙型接触线性滑轨,同时整合最佳结构设计的超重负荷精密线性滑轨,相较于其他的线性滑轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念鱼尾未来全世界工业产品发展的趋势,XISKO四列式超重负荷线性滑轨,即为基于此理念开发的产品。下面为大家讲讲XISKO品牌的LMG系列滚珠直线滑轨系列有那些特点。
LMG系列滚珠直线滑轨特点
1、自动调心能力
来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性形变及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力的效果而得到高精度稳定的平滑运动。
2、具有互换性
由于对生产制造精度严格管控,线性滑轨尺寸能维持在一定的水准内,且滑块有保持器的设计及防止钢珠脱落,因此部分系列精度具有互换性,客户可依需要订购滑块或滑轨,也可以分开储存滑块和滑轨,以减少储存空间。
3、所有方向皆具有高刚性
运用四列式圆弧沟槽,配合四列式钢珠等45°的接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。
以上就是LMG系列滚珠直线滑轨的特点,LMG系列分为非互换性& 互换性型两种线性滑轨,两者规格尺寸相同,主要差异点在于互换性型的滑块、滑轨可单出互换使用,较便利,但其组合精度无法在非互换性型的超高精度,不过由于XISKO在制造上有良好的尺寸控制及严格的品质要求,互换性型之组合精度目前已在一定的水准,对不需配对安装线性滑轨的客户而言,是一项很好的选择。线性滑轨的产品规格型号主要表明线性滑轨尺寸、型式、精度等级、预压等规格要求,以方便订货时双方对产品的确认。
