一. 滚珠丝杆轴承在机械运转的重要性
滚珠丝杆轴承是工业中应用极为广泛的一种轴承产品,它由外圈、内圈、滚动体和保持架组成,具有很好的起动性能和承载能力,可以应用于机床、汽车、铁路等工业机械和民用器具,是现代化机械设备的重要配套基础件。
滚珠丝杆轴承有多重要呢?单说滚动轴承,可以看看这些机器运转的故障数据:
二. 为什么选择滚动轴承?
滚动丝杆轴承以最小的摩擦(图 1)支撑和引导机器旋转或摆动元件 - 例如轴、车轴或车轮 - 并在机器部件之间转移载荷。
滚动丝杆轴承提供高精度和低摩擦,因此可实现高转速,同时减少噪音、热量、能源消耗和磨损。
球轴承和滚子轴承
滚动体的两种基本类型有别于滚动轴承的两种基本类型:
球 → 球轴承
滚子 → 滚子轴承
球和滚子的区别在于其与滚道接触的方式。
球与轴承圈滚道进行点接触(图 2)。随着作用于轴承的载荷越来越大,接触点变成一个椭圆形区域。接触区域小可使滚动摩擦变小,从而使得球轴承能够在适应高速的同时限制其承载能力。
图 2 - 点接触

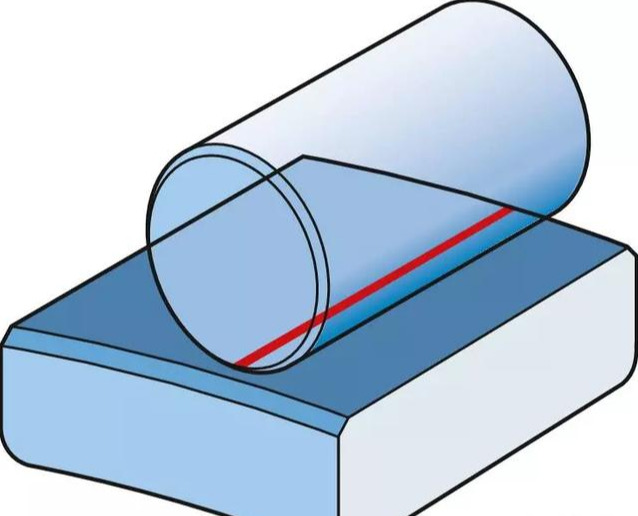

滚子与轴承圈滚道进行线接触(图 3)。随着作用于轴承的载荷越来越大,接触线会变成一种矩形。由于接触区域变大以及由此导致的摩擦变大,与同尺寸的球轴承相比,滚子轴承可承受更重的载荷,但速度更低。
图 3 - 线接触
径向和推力轴承
滚动轴承根据主要承受的载荷方向被分为径向与推力两类:
径向轴承
径向轴承能够承受与轴垂直的载荷。有些径向轴承只能承载纯径向载荷,而大部分径向轴承还能承受同一方向的轴向载荷,有些情况下,也能承受两个方向的轴向载荷(图 4)。
图 4 - 径向轴承
推力轴承
推力轴承主要承受沿着轴向方向载荷。根据其设计,推力轴承可以支撑单相或双向的纯轴向载荷(图 5),且有些可以额外承受径向载荷(组合载荷,图 6)。推力轴承不能达到与同尺寸径向轴承一样高的转速。

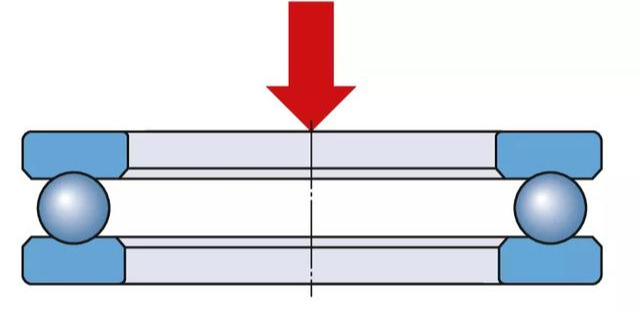

图 5 - 承受纯轴向载荷的推力轴承
图 6 - 承受组合载荷的推力轴承
接触角(图 7)决定轴承属于哪一类别。接触角 ≤ 45° 的轴承是径向轴承,其他为推力轴承。
图 7 - 接触角
三. 滚动轴承的优点
滚动轴承和滑动轴承是最为常用的两种轴承,而与滑动轴承相比,滚动轴承的径向尺寸比较大,在噪声、减震等方面表现平,但起动性能和承载能力优异,便于维护、运行效果可靠!
滚动丝杆轴承的优点:
1、滚动轴承的结构和工作原理保证了它的运动摩擦系数较低,所受摩擦力较小,有较好的机械效率,在机械设备运转过程中能保持较低的功率消耗,且起动性能好。
2、滚动轴承有很好的精度和转速,能满足多种机械设备的运转要求。滚动轴承在设备运行中受到的摩擦小、磨损低,因此使用寿命较长。滚动轴承中有部分产品,能够实现自动调心的功能,更广泛适应工业生产需求。
3、滚动轴承的结构紧凑、体积小、重量轻,安装拆卸方便。滚动轴承的各个部件都实现了尺寸的标准化,这不仅利于滚动轴承的生产,更利于滚动轴承部件的互换,使其更易于维修和保养。
4、滚动轴承多数使用轴承钢作为主要材质,加上标准化、系列化的部件设计,更有利于大规模的工业化制造,质量有稳定保证。
