XSK直线电机模组-150（P）

产品分类: 直线电机

产品规格: XSK-150（P）

产品简介:
1、半封闭式结构散热性能好
2、采用CSK直线导轨精度高
3、采用直线电机提供加减速
4、配备多种可选编码器提供多种精度
5、可配置多滑台实现分别控制
6、可根据客户需求进行部分定制化

咨询热线

0769-38816788

资料下载

产品结构

注意：部分部件不予以展示和说明，具体结构以实物为准，图片仅供参数。

产品特性

XSK（P）系列直线电机模组是一个通用性系列，适用于各类自动化场合，作为搬运单元或驱动单元。可以单体使用，也可以作为模块组件装配到其它设备，拥有高度适应性和经济性，为了满足客户选用的不同行程，希思克特殊设计了不同的结构组件，实现多种行程的选择，并且在特殊的精度下可以拼接使用，可在特殊环境下开放性使用。

半封闭式结构散热性好	支持长行程
结构合理经济性强	采用CSK精密直线导轨精度高
采用直线电机提供高加减速	整体可作为模块组件装配到其他设
配备多种可选编码器提供多种精度	外观精美装饰性强
可配置多滑台实现分别控制	可根据客户需求进行部分定制化

适用领域

工具机（加工中心、车床、铣床、钻床）	半导体制造装置（引线焊接机、电子元件插入机）
工业机器人（直角坐标型、柱面坐标型）	其它装置（射出成形机、三坐标测量设备）

规格型号

XSK150P系列直线电机模组参数尺寸规格表

XSK（P）系列技术解析

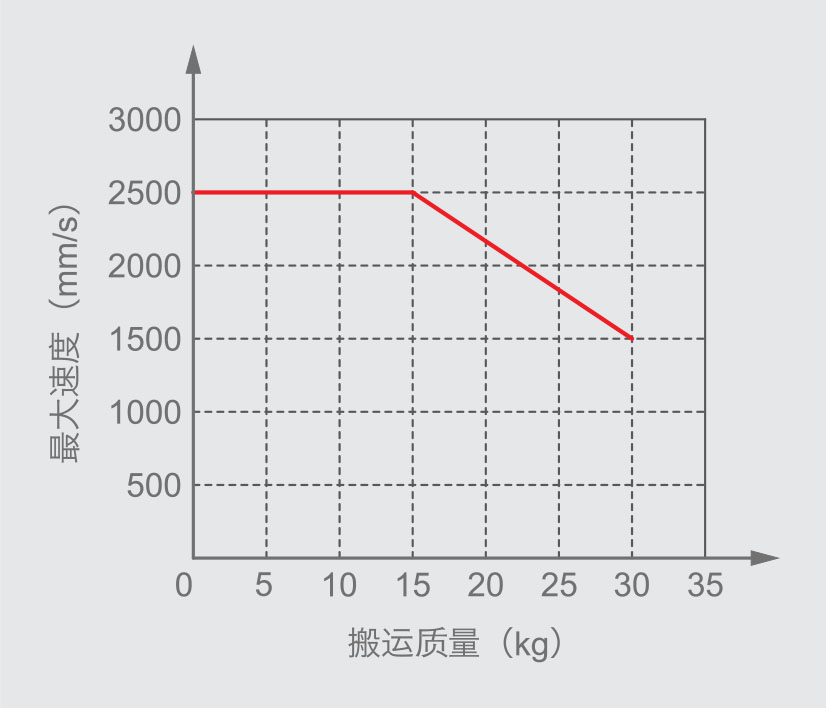

XSK（P）系列直线电机模组技术解析图

※选择滑台数量为2个及以上时，请咨询希思克。 ※请务必按拖链安装方式图和各规格图规定的方向进行设置，规定以外的安装可能导致故障发生，请务必加以注意。

允许突出量


单位（mm）				单位（mm）
负载	A	B	C	负载	A	B	C
10kg	2525	1391	956	10kg	976	1056	2032
15kg	2248	940	706	15kg	696	680	1760
20kg	2143	712	573	20kg	536	488	1624
25kg	1752	576	404	25kg	388	320	1024
30kg	1464	484	296	30kg	224	260	840
35kg	1264	420	220	35kg	212	216	712
40kg	1112	372	180	40kg	188	184	612

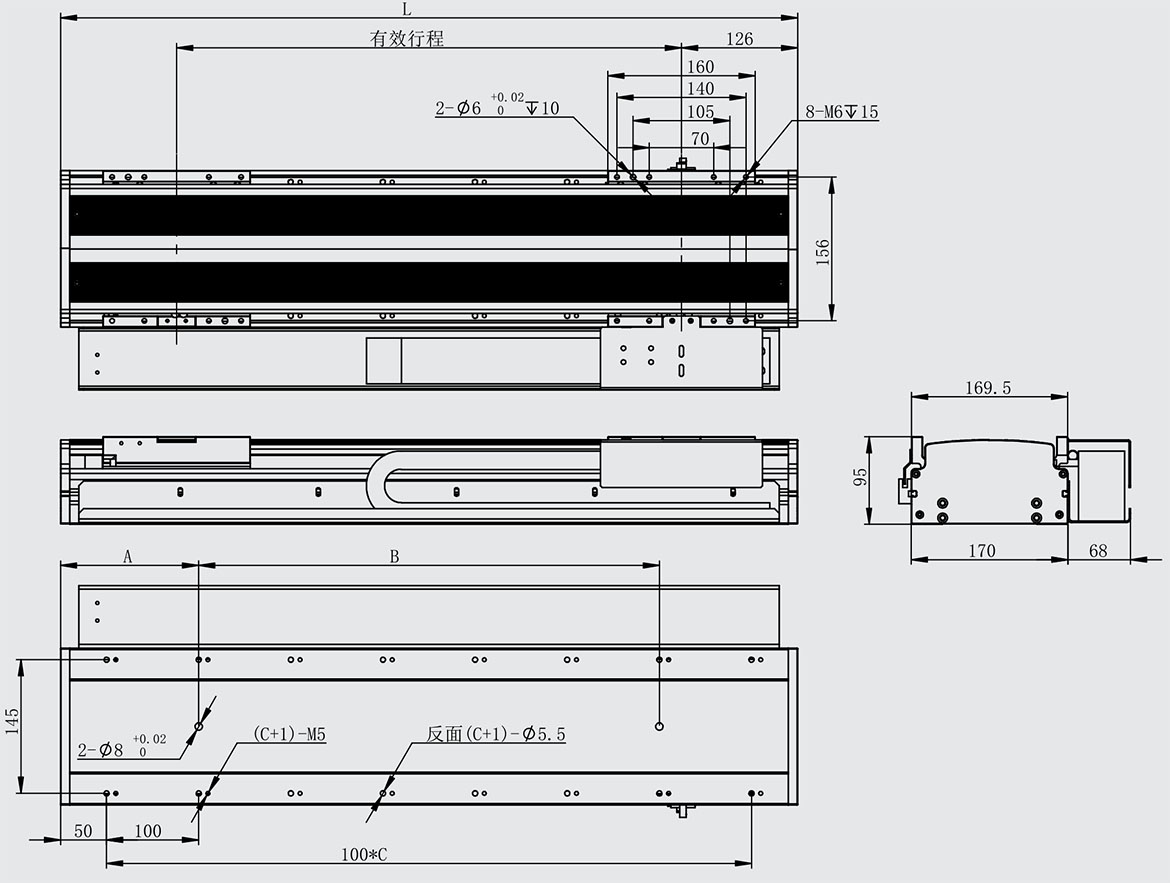

XSK150P 型号尺寸

有限行程	100	200	300	400	500	600	700	800	900	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	3200	3400	3600	3800	4000
L	400	500	600	700	800	900	1000	1100	1200	1300	1500	1700	1900	2100	2300	2500	2700	2900	3100	3300	3500	3700	3900	4100	4300
A	150										250	350	450	550	550	650	750	850	950	950	1050	1150	1250	1350	1450
B	100	200	300	400	500	600	700	800	900	1000					1200					1400
L	3	4	5	6	7	8	9	10	11	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42

技术参数

型号规格：XSK150P
电机类型	有铁芯式直线电机	峰值电流（A）	15.2
峰值推力（1s）（N）	390	持续电流（A）	4.7
持续推力（@120°C）（N）	130	外观	宝马灰电泳处理
有效行程（mm）	选配	基座材料	铝合金
额定载荷（kg）	15	润滑方式	锂基润滑脂
编码器（磁栅/光栅）	选配
重复精度（um）	±2
定位精度（um）	±6（补偿后）
限位开关	选配
