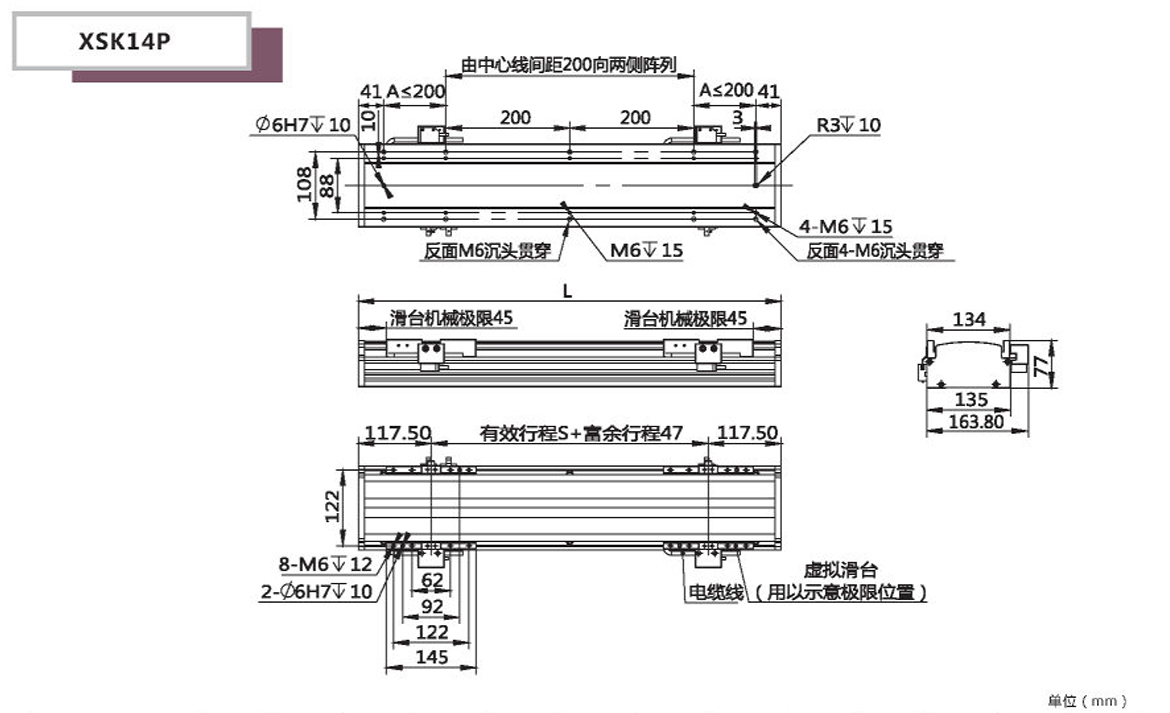

有效行程S
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
1600
|
|
L
|
382
|
482
|
582
|
682
|
782
|
882
|
982
|
1082
|
1182
|
1280
|
1482
|
1682
|
1882
|
|
参考重量kg
|
6.3
|
7.3
|
8.3
|
9.3
|
10.3
|
11.3
|
12.3
|
13.3
|
14.3
|
15.3
|
16.5
|
17.3
|
18.3
|
|
有效行程S
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
3000
|
3200
|
3400
|
3600
|
3800
|
4000
|
4200
|
|
L
|
2082
|
2282
|
2482
|
2682
|
2882
|
3082
|
3282
|
3482
|
3682
|
3882
|
4082
|
4282
|
4482
|
|
参考重量kg
|
20.1
|
21.9
|
23.8
|
25.6
|
27.4
|
29.3
|
31.1
|
32.9
|
34.8
|
36.6
|
38.4
|
40.3
|
42.1
|
技 术 参 数
|

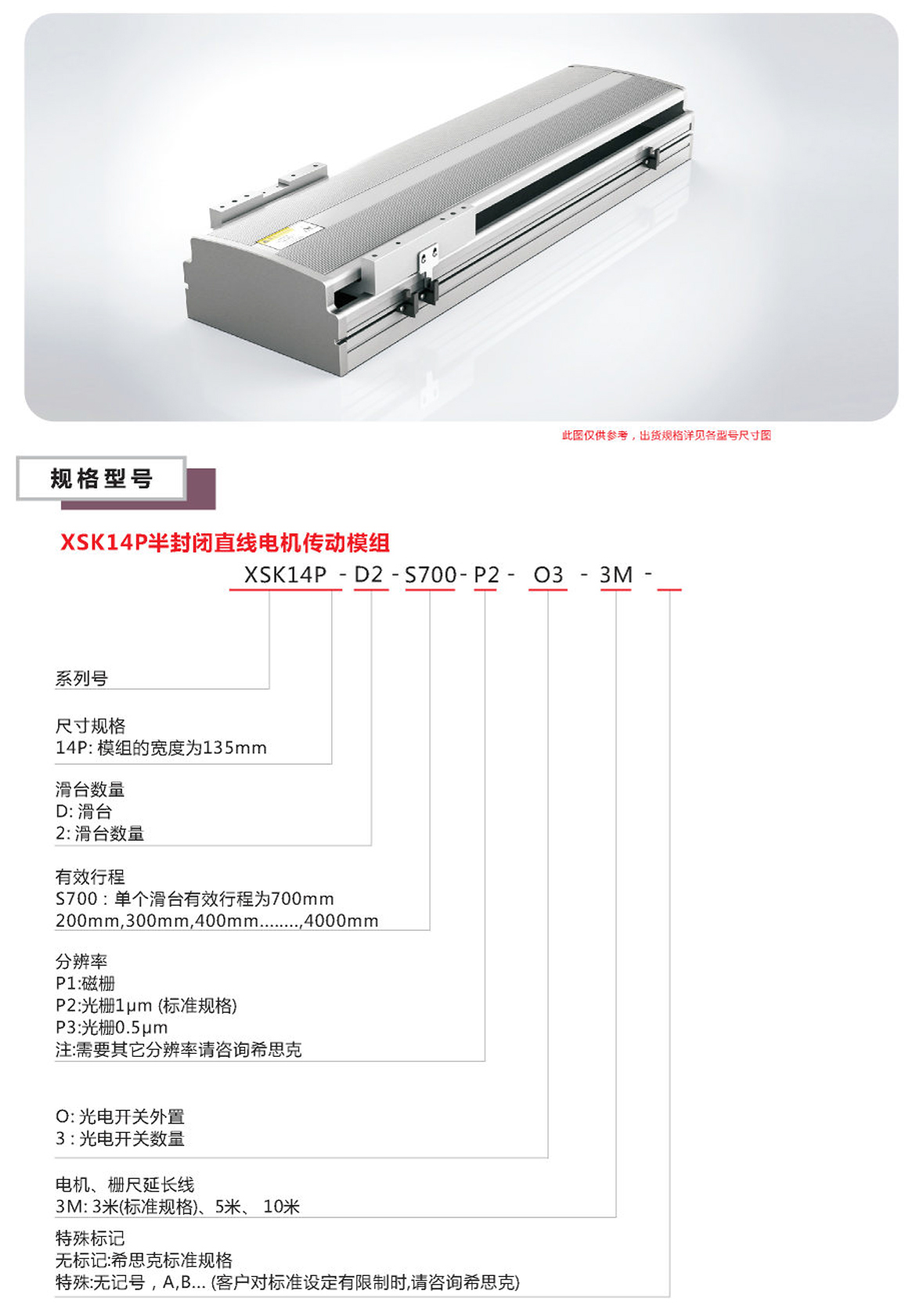

型号规格：XSK14P
|
|||||
|
电机类型
|
有铁芯直线电机
|
磁极距（mm）
|
15
|
限位开光
|
选配
|
|
峰值推力（1s）（N）
|
240
|
电机线圈质量（kg）
|
0.24
|
外观
|
宝马灰电泳处理
|
|
持续推力（@120C）（N）
|
80
|
移动部件总质量（kg）
|
1.8
|
基座材料
|
铝合金（6061-T6）
|
|
峰值电流（A）
|
4.5
|
有效行程（mm）
|
100-4200
|
润滑方式
|
里皂基润滑脂
|
|
持续电流（）A
|
1.5
|
额定载荷（kg）
|
10（注1）
|
导轨
|
LMG15T2SS×2
|
|
推力常数（N/A）
|
53.33
|
编码器（磁栅/光栅）
|
磁栅
|
-
|
-
|
|
反电动势常数（线间）
|
86.8
|
定位精度（um）
|
±6（补偿后）
|
-
|
-
|
|
电阻@25°C（线间）（Ohm）
|
36
|
重复精度（um）
|
±3（磁性编码器） ±1（光学编码器） |
-
|
-
|
|
电感@1kHz（线间）（mH）
|
86.8
|
-
|
-
|
||
最 大 速 度 与 推 力 关 系 图
