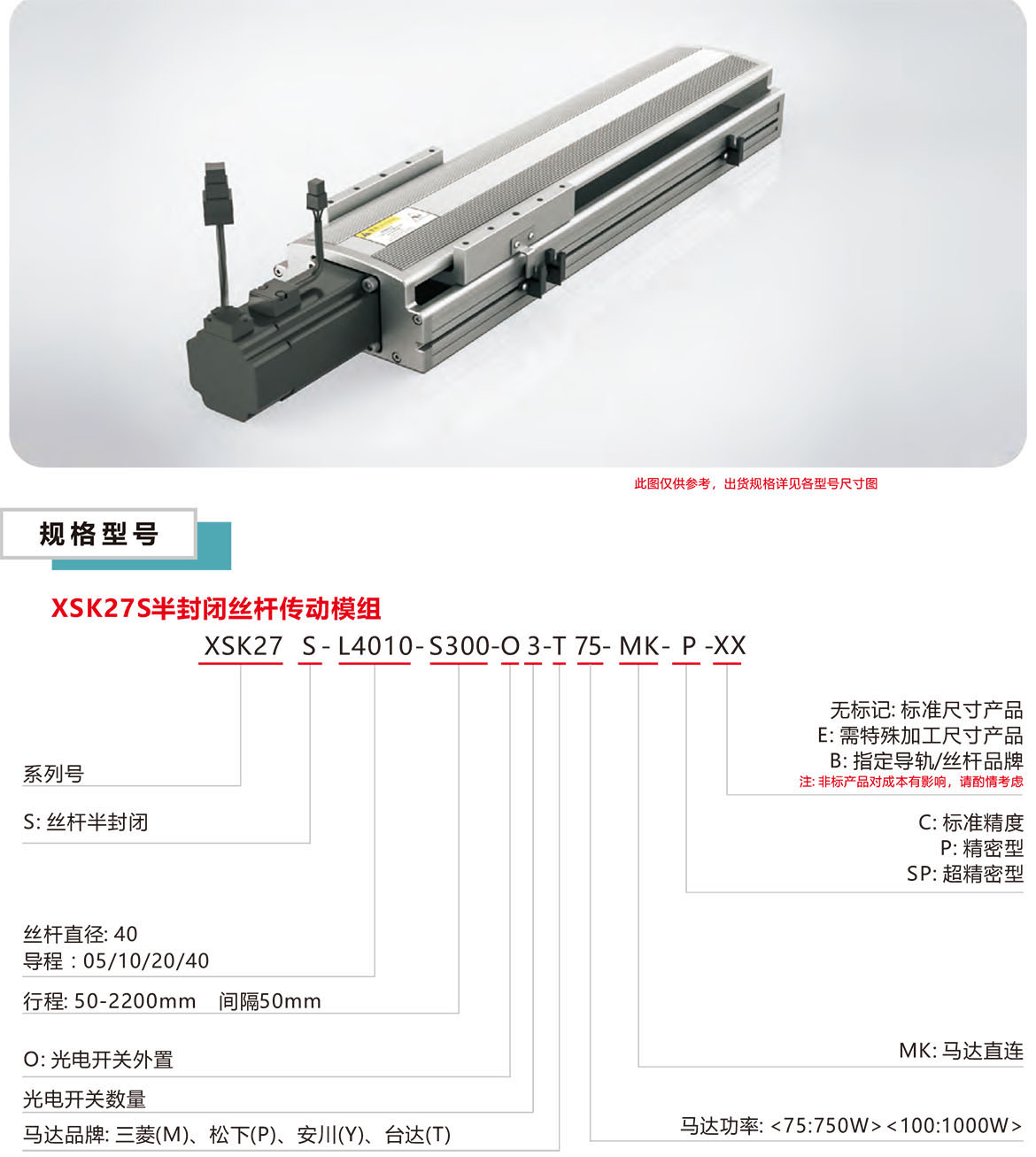

XSK screw module -27S

CLASSIFICATION: Linear module

Specifications: XSK screw module -27S

Introduction:
1. Small size, light weight, easy to install and maintain 2. High rigidity, high precision, high load capacity, and strong reliability 3. High abrasion resistance and long service life 4. From small to large, the product types are diverse and can support various purposes

Hotline

0769-38816788

Download

XSK丝杆模组-27S

最高速度		2000mm/s	可搭配马达	步进电机	伺服电机
重复定位精度		±0.01mm		86	400W	750W
标准行程		50-2200mm	可搭配丝杆	φ40mm	导程	φ40mm	导程
最大行程		2800mm 注：由于共振的产生传动速度会下降			5mm		5mm
					10mm		10mm
					20mm		20mm
					40mm		40mm


极限负载	水平	270kg	可搭配导轨	2×LGH30A2SS
	垂直	120kg

规格							配置
位置重复精度（mm）	螺杆导程（mm）	最高速度（mm/s）	最大可搬重量（kg）		定格推力（N）	标准行程（mm）	AC伺服马达容量	滚珠螺杆外径（mm）	高刚性直线滑轨	联轴器	原点感应器
			水平使用	垂直使用							外挂	内置
±0.01	5	250	250	120	3671	50-2200mm/50间隔	1000W	C7φ40	2×LGH30A2SS	25×22	EE-SX672（NPN）注：相同安装尺寸皆可使用	EE-SX674（NPN）注：相同安装尺寸皆可使用
	10	500	220	100	1808
	20	1000	100	50	904
	40	2000	50	15	452			C7φ40		25×22
