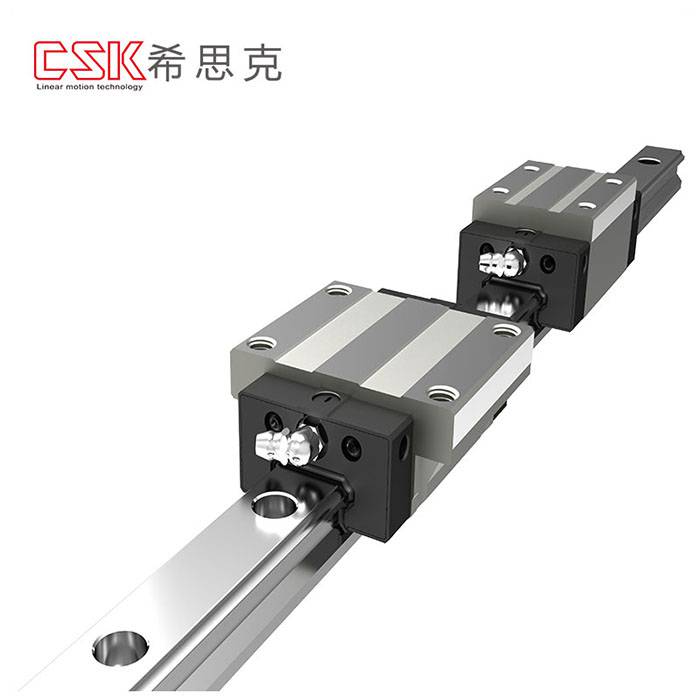

东莞超长直线导轨基本介绍及安装前工作方法介绍

文章来源：东莞希思克传动科技有限公司    发布日期：2021-11-11    浏览：642次

前面几篇文章为大家讲解关于直线导轨各方面的知识，大家应该对直线导轨有了一定的认知。那么，今天小编主要讲解介绍直线导轨在龙门式加工心上装前工作，它由水平方向上的4根导轨（12米长）组成，导轨以接长的方式来达到机床所需的行程和用途。

首先我们来了解一下该机型的导轨它的主要特点：四列式单圆弧牙型接触，同时整合化结构设计之重负荷，相比较与其它导轨提升了负荷与刚性的能力；具备了四方向等负载特色，及自动调心的功能，可吸收安装面的装配误差，得到高精度的需求。高速度，高负荷，高刚性与高精度化概念已成为未来全世界工业产品发展的趋势。这样的直线导轨，就是是基于此理念开发的产品。

这种直线导轨规格的滑块型式为法兰型，滑块承载形式为超重负荷，滑块的固定方式为上锁式，这是许多产品中经常用的一种锁紧固定方式；每根导轨全长12000mm由7个滑块组成（一般由4个组成）上锁式固定；选用了P2中预压（预压力0.10C-0.12C），和P级精密级的精度（0.027）。相关知识的详细介绍可根据东莞希思克直线导轨厂家提供的产品技术手册中参考。

有了前面的超出直线导轨的基本了解，那些下面小编为大家简单的讲讲超长直线导轨安装钱我们需要做那些准备。划重点。

1、机台水平的校正。

要求：用两个等高量块和一大理石量尺放在安装基面上,放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。

2、导轨安装基面粗糙度,平面度,直线度以及外观的检查。

要求：当水平调试好以后,必须用激光干涉仪测量出主导轨安装基面(我们通常以靠近右侧立柱的一条导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。

3、导轨安装基面与导轨侧基准安装面的倒角处理。

要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干涉滑块。

4、导轨安装基面锁紧螺纹孔的加工。

要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm;为保证高精度的螺孔加工，要求选用数控设备定位加工。

5、开箱后导轨的检查。

要求：检查导轨是否有合格证，有否碰伤或锈蚀蔬菜大棚，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等。

总的来说，前期工作准备好，那么东莞超长直线导轨的安装就得心应手，不是难题了，可以很好的完成安装工作。
