XSK20P半封闭直线电机
产品分类:  直线电机
产品规格:  XSK20P半封闭直线电机
产品简介:
1、结构简单
2、方便实现长行程
3、高速度的应用
4、高速、稳定
5、高加速度、响应快
6、高精度
咨询热线

0769-38816788

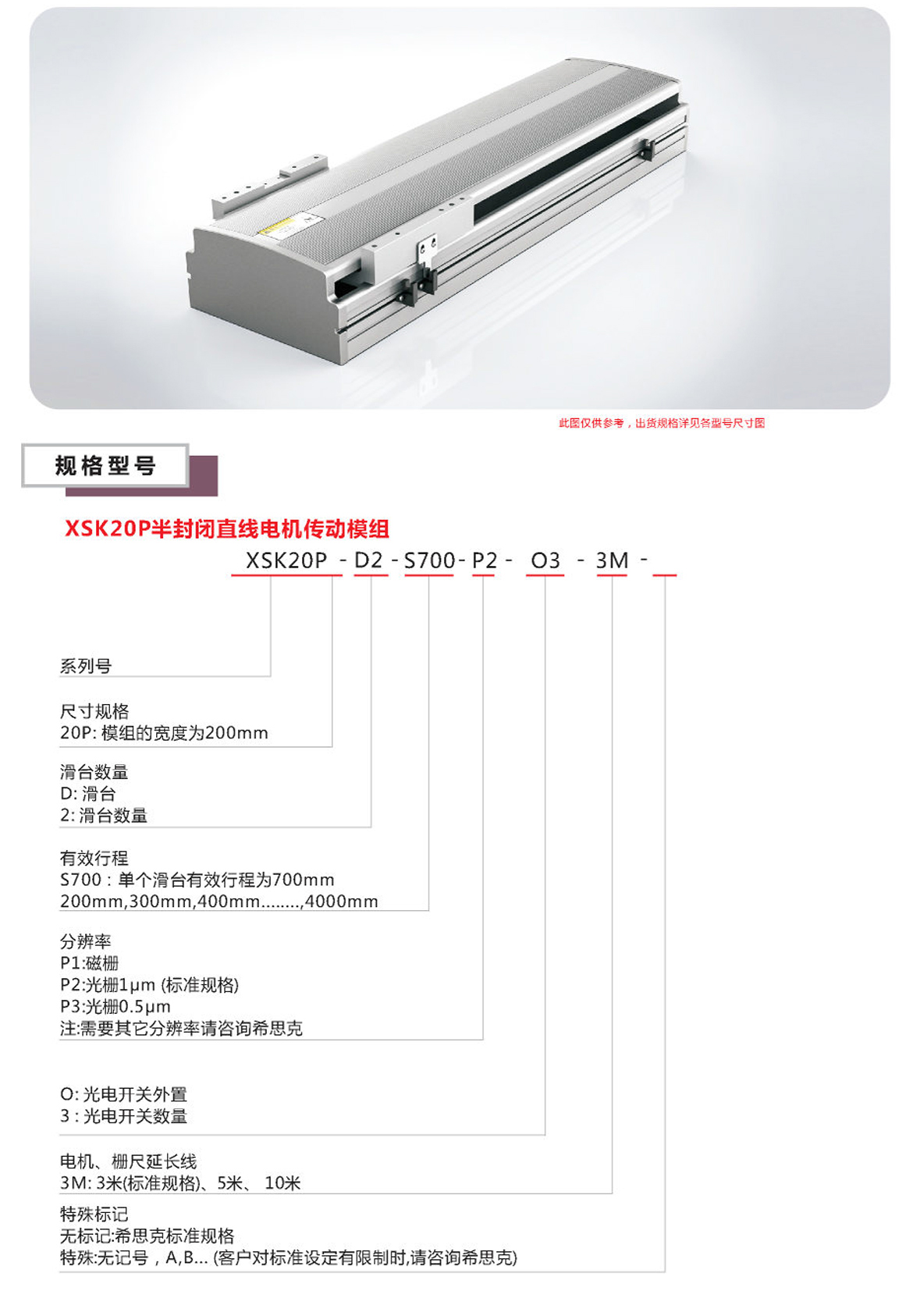

XSK20P半封闭直线电机

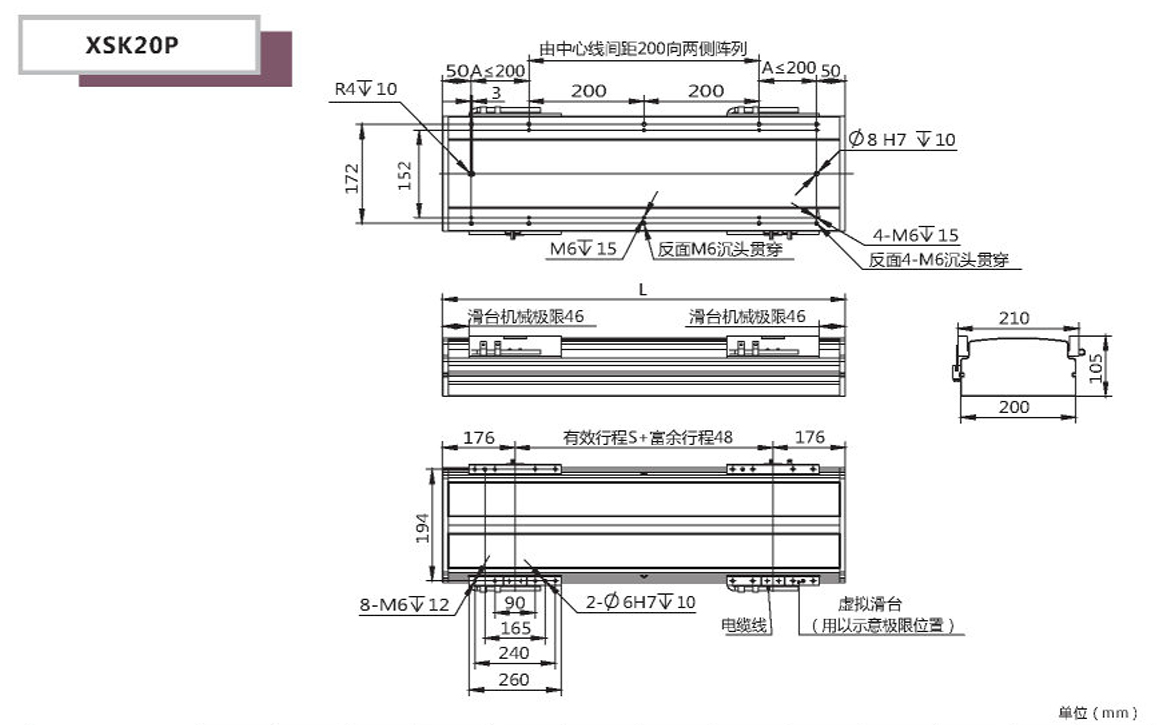

XSK20P半封闭直线电机图纸尺寸参数规格表


有效行程S
100
200
300
400
500
600
700
800
900
1000
1200
1400
1600
L
500
600
700
800
900
1000
1100
1200
1300
1400
1600
1800
2000
参考重量kg
17.9
20
22.1
24.2
26.3
28.4
30.5
32.6
34.7
36.8
41
44.7
48.1
有效行程S
1800
2000
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
L
2200
2400
2600
2800
3000
3200
3400
3600
3800
4000
4200
4400
4600
参考重量kg
52.1
56.1
60.1
64.1
68.1
72.1
76.1
80.1
84.1
88.1
92.1
96.1
100.1


技 术 参 数


型号规格:XSK15P
电机类型
有铁芯直线电机
磁极距(mm)
30
限位开光
选配
峰值推力(1s)(N)
1092
电机线圈质量(kg)
2.4
外观
宝马灰电泳处理
持续推力(@120C)(N)
364
移动部件总质量(kg)
6.2
基座材料
铝合金(6061-T6)
峰值电流(A)
12.2
有效行程(mm)
100-4200
润滑方式
里皂基润滑脂
持续电流()A
4
额定载荷(kg)
20(注1)
导轨
LMG15T2SS×2
推力常数(N/A)
91
编码器(磁栅/光栅)
磁栅
-
-
反电动势常数(线间)
74.1
定位精度(um)
±6(补偿后)
-
-
电阻@25°C(线间)(Ohm)
4.08
重复精度(um)

±3(磁性编码器)

±1(光学编码器)

-
-
电感@1kHz(线间)(mH)
20.1
-
-

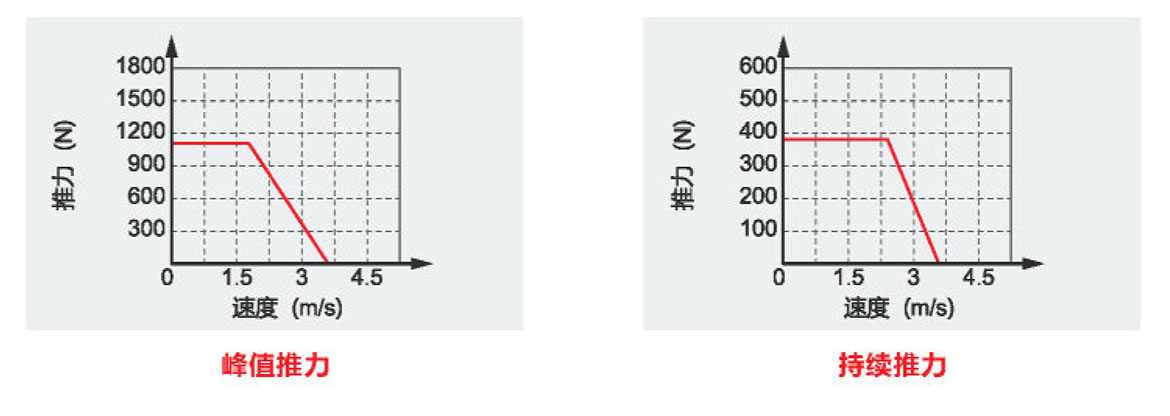

最 大 速 度 与 推 力 关 系 图


XSK20P半封闭直线电机最大速度与推力关系图
