有效行程S
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
1600
|
L
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1500
|
1700
|
1900
|
参考重量kg
|
15.8
|
17.7
|
19.6
|
21.5
|
23.4
|
25.3
|
27.2
|
9.1
|
31
|
32.9
|
36.7
|
40
|
43.6
|
有效行程S
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
3000
|
3200
|
3400
|
3600
|
3800
|
4000
|
4200
|
L
|
2100
|
2300
|
2500
|
2700
|
2900
|
3100
|
3300
|
3500
|
3700
|
3900
|
4100
|
4300
|
4500
|
参考重量kg
|
47.2
|
50.8
|
54.4
|
58
|
61.6
|
65.2
|
68.8
|
72.4
|
76
|
79.6
|
83.2
|
86.8
|
90.4
|
技 术 参 数
型号规格:XSK15P
|
|||||
电机类型
|
有铁芯直线电机
|
磁极距(mm)
|
30
|
限位开光
|
选配
|
峰值推力(1s)(N)
|
588
|
电机线圈质量(kg)
|
1.18
|
外观
|
宝马灰电泳处理
|
持续推力(@120C)(N)
|
196
|
移动部件总质量(kg)
|
3.8
|
基座材料
|
铝合金(6061-T6)
|
峰值电流(A)
|
6.6
|
有效行程(mm)
|
100-4200
|
润滑方式
|
里皂基润滑脂
|
持续电流()A
|
2.2
|
额定载荷(kg)
|
15(注1)
|
导轨
|
LMG15T2SS×2
|
推力常数(N/A)
|
89.1
|
编码器(磁栅/光栅)
|
磁栅
|
-
|
-
|
反电动势常数(线间)
|
74.8
|
定位精度(um)
|
±6(补偿后)
|
-
|
-
|
电阻@25°C(线间)(Ohm)
|
7.86
|
重复精度(um)
|
±3(磁性编码器) ±1(光学编码器) |
-
|
-
|
电感@1kHz(线间)(mH)
|
41
|
-
|
-
|

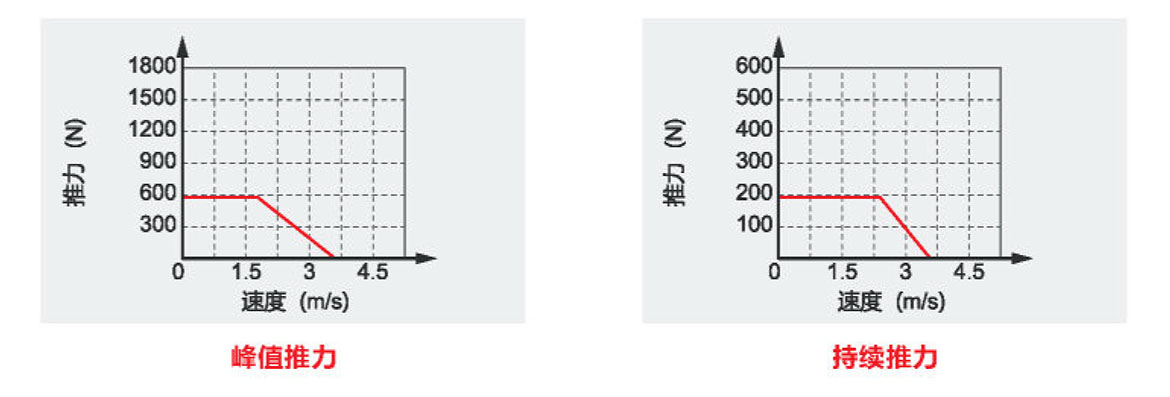

最 大 速 度 与 推 力 关 系 图
