最高速度
|
1000mm/s
|
可搭配马达
|
步进电机
|
伺服电机
|
|||
重复定位精度
|
±0.01mm
|
-
|
200W
|
-
|
|
||
标准行程
|
50-800mm
|
可搭配丝杆
|
φ16mm
|
导程
|
-
|
-
|
|
最大行程
|
800mm 注:由于共振的产生 传动速度会下降 |
5mm
|
-
|
||||
10mm
|
-
|
||||||
20mm
|
-
|
||||||
|
-
|
||||||
|
|
||||||
极限负载
|
水平
|
50kg
|
可搭配导轨
|
-
|
|||
垂直
|
15kg
|

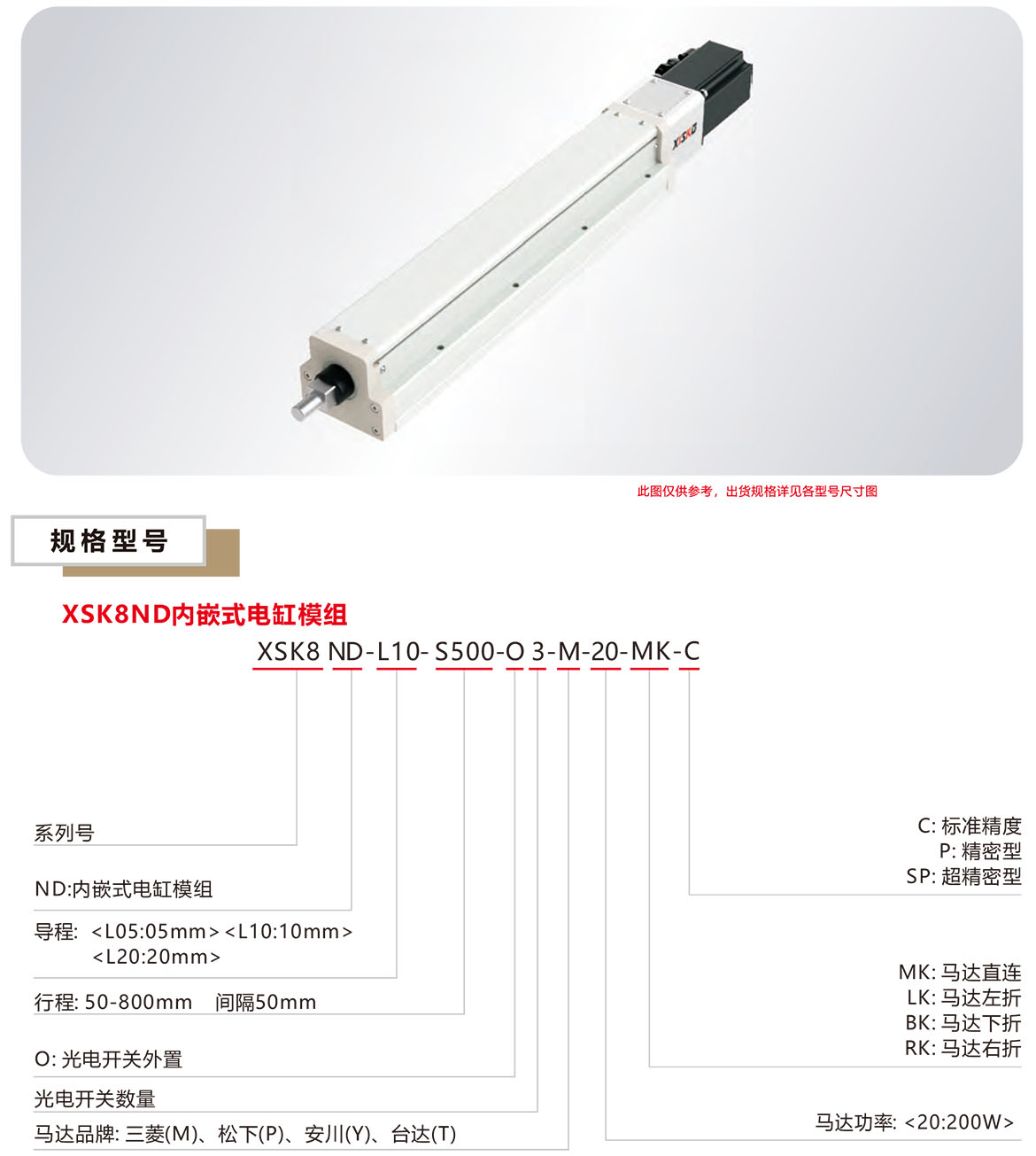

规格
|
配置
|
|||||||||||
位置重复精度(mm)
|
螺杆导程(mm)
|
最高速度(mm/s)
|
最大可搬重量(kg)
|
定格推力(N)
|

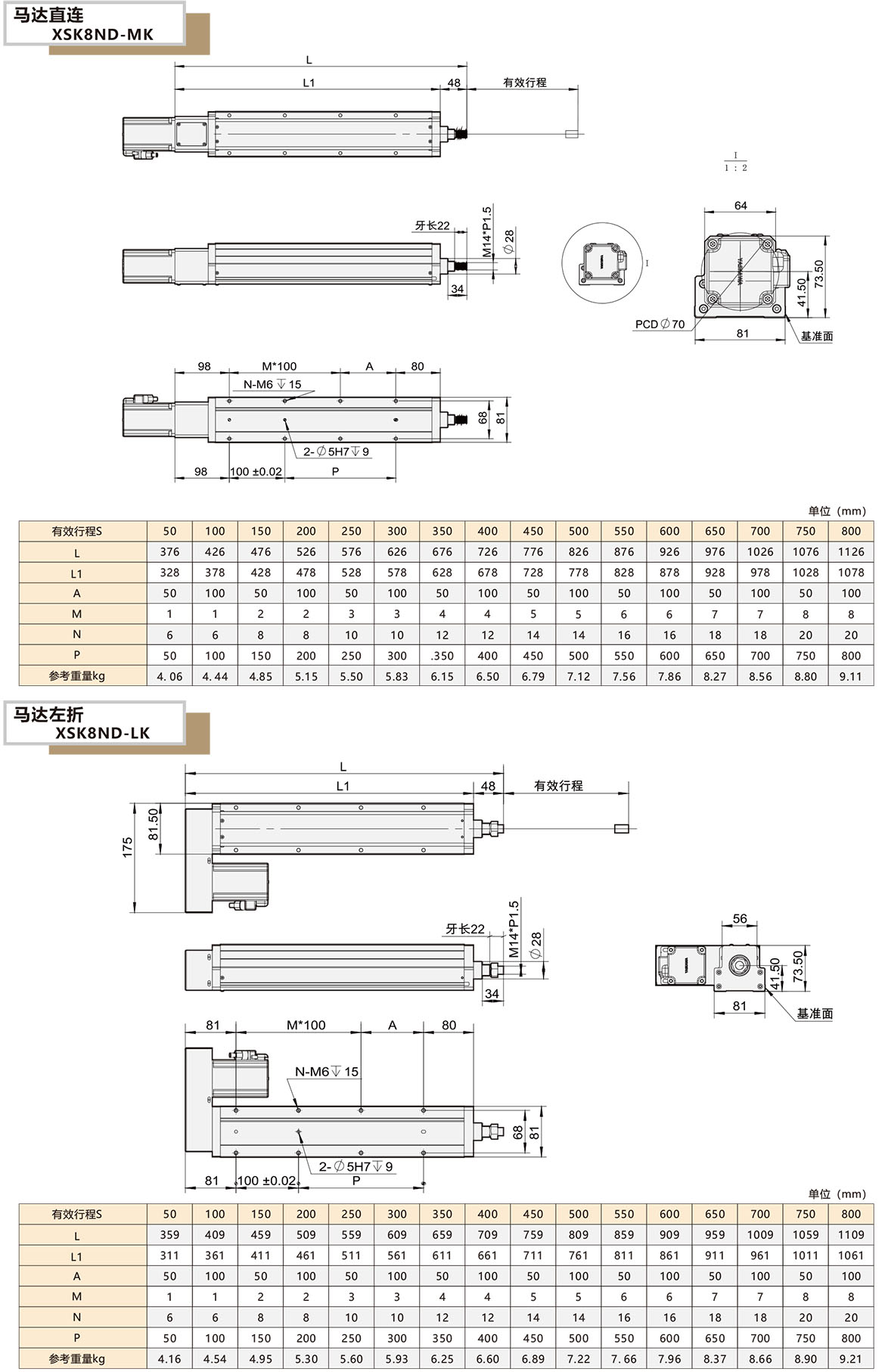

标准行程(mm)
|
AC伺服马达容量
|
滚珠螺杆外径(mm)
|
高刚性直线滑轨
|
联轴器
|
原点感应器
|
||
水平使用
|
垂直使用
|
外挂
|
内置
|
|||||||||
±0.01
|
5
|
250
|
50
|
15
|
683
|
50-800mm/50间隔 |
200W
|
C7φ16
|
-
|
10×14/11
|
CS-6T(NPN) 注:相同安装 尺寸皆可使用 |
- |
10
|
500
|
30
|
8
|
341
|
||||||||
20
|
1000
|
12
|
2.5
|
174
|
||||||||
|
|
|
|
|
C7φ16
|
10×14/11
|
||||||
|
|
|
|
|
||||||||
|
|
|
|
|
||||||||
